Процесс установки, подключения и настройки репитера  GSM сигнала производится по прилагаемой к изделию инструкции от производителя, что гарантирует последующую качественную и бесперебойную работу устройства. Данный обзор представляет советы практического характера для оптимизации процесса настройки и экономии времени и усилий на установку и подключение.

Важнейший момент, который нужно помнить при работе с репитерами – оборудование нельзя включать до его окончательной установки. Кроме того, внешняя и внутренняя антенны должны быть разделены с помощью экранирующего препятствия, блокирующего сигнал радиосвязи. Несоблюдение данных правил может привести не только к снижению эффективности работы оборудования, но и к поломке самого репитера.

Переходя к этапу установки репитера стоит отметить, что существует несколько принципиальных нюансов, требующих внимания настройщика:

1. Определение и установка стандарта мобильной связи, в которой работает Ваш сотовый телефон, в месте установки усилителя сигнала. Как вариант – можно сделать звонок со своего телефона в месте, выбранном для установки репитера, и зафиксировать время звонка. Далее необходимо связаться с сервисной службой своего оператора, указать свой номер телефона, номер вызываемого абонента, а также время совершения звонка, и попросить установить стандарт связи GSM.

Вышеуказанный метод является самым простым, но и наименее эффективным – ввиду медлительности операторов и неоперативности ответов на подобные запросы. Кроме того, существует высокая вероятность того, что у одного и того же оператора имеется несколько рабочих базовых станций в указанном месте – тогда Вам требуется выбрать наиболее предпочтительный для себя вариант. Обобщенное сравнение видов стандартов связи приведено в таблице ниже:

GSM-900 DCS-1800 3G
  • Наиболее распространенный стандарт;
  • Зона покрытия достигает 30-40 км от базовой станции оператора (чаще всего используется в удаленной от городской черты местности).
  • Характеризуется большой емкостью, т.е. большим числом обслуживаемых абонентов;
  • Зона покрытия – 15-20 км от антенны оператора.
  • Легкость определения стандарта через появление значка на экране телефона;
  • Помимо обеспечения мобильной связи, применяется также для высокоскоростного доступа к сети Интернет (скорость может достигать 14Мбит/с).



Поскольку наиболее часто встречаются стандарты GSM-900 и DCS-1800, важно определить, какой из них работает в месте, выбранном для установки репитера. Чтобы определить это, можно использовать телефон или же специальное приложение для мобильных устройств, которое позволит сканировать сигнал сотовой сети на предмет стандарта связи. Сканирование стандарта связи в данном обзоре будет проведено с помощью iPhone.

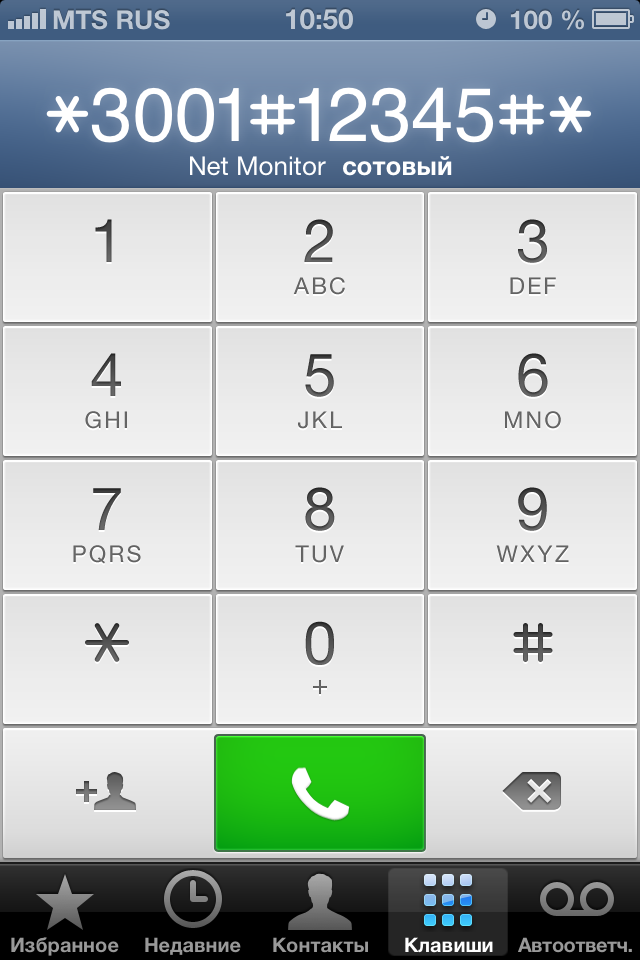

Постановка задачи: нужно выяснить тип репитера для загородного дома в Донецкой области. Значок 3G появляется местами, но интернет не нужен, да и используемые телефоны не планируются к использования 3G. Поэтому стандарт 3G и передача данных через него были отключены в меню телефона (Настройки-Основные-Сотовые данные). Далее включаем встроенное в iPhone сервисное меню. Для этого в режиме набора номера вводим *3001#12345#*.

После нажатия кнопки Вызов открывается сервисное меню Field Test.

Далее процедура действий пользователя будет выглядеть следующим образом: GSM Cell Environment – GSM Cell Info – GSM Serving Cell.

В открывшемся окне имеются данные о соте, в зоне действия которой находится телефон. В левом верхнем углу – мощность сигнала. Нужно помнить, что уровень сигнала может быть разным: -62 дБ это сильный сигнал, а -105 очень слабый. То есть чем меньше числовое значение (минус отбросили), тем сильнее сигнал.

Далее стоит обратить внимание на ARFCN (Absolute Radio Frequency Channel Number, который служит обозначением условного номера частотного радиоканала в системе UMTS, определяющий  значение несущей частоты радиоканала).

Номера от 1 до 124 – характеризуют частоты GSM-900. Номера от 975 до 1023 — это соседние частоты, используемые надстройками над GSM-900 (в МГц это диапазон от 925 до 935). Стоит обратить внимание, что не все репитеры захватывают эти частоты.

Наконец, номера от 512 до 885 – это индикаторы частоты GSM-1800.

После определения самого мощного сигнала и соответствующего значения ARFCN в месте, выбранном ля установки внешней антенны, можно выбирать тип репитера, и площадь покрытия.

2. Следующим этапом будет установка наружной антенны GSM репитера. Стандартная практика установки антенны – на кронштейне на крыше, либо на фасаде дома. Допустимыми вариантами считаются использование мачт или имеющихся построек. Направление антенны задается в сторону предполагаемого источника сигнала (направление антенны корректируется при последующей настройке репитера в процессе тестирования).

Важный момент! Внутренняя и внешняя антенна репитера должны быть разделены экранирующим препятствием, который не пропускает сигнал (железобетонная стена, перекрытия этажей и т.д.). Необходимо также разделять горизонтальные плоскости антенн (наружная обычно устанавливается на крыше, внутренняя – внутри дома или же в нижней части здания). В случае несоблюдения данного требования возможен сбой работы репитера, при котором он (репитер) будет усиливать свой собственный сигнал, т.е. будет возникать эффект самовозбуждения (для сравнения – похожая ситуация складывается при поднесении микрофона к динамику).

3. Далее следует установка внутренней антенны. Рекомендуется устанавливать ее в той части здания, где мобильный телефон используется наиболее часто. Репитер также должен быть расположен как можно ближе к этой зоне. Обратите внимание, что репитер GSM обеспечивает наиболее сильный прием на том же этаже, где он установлен. Затухание на 50 Дб (это практически полное затухание в диапазоне 900 МГц) происходит на расстоянии 10 метров от внутренней антенны.Это значит, что при использовании антенны круговой направленности или всенаправленной антенны, при максимальном покрытии и уверенном сигнале вы получаете зону покрытия в виде круга с радиусом 10 метров и площадью около 300 квадратных метров (пренебрегая особенностями здания и радиопомехами).

4. Теперь нужно присоединить обе антенны к блоку репитера.

5. Можно подключить источник питания усилителя GSM сигнала к соответствующему гнезду на задней панели блока устройства, и затем – к источнику электрического тока.

6. Процесс установки репитера завершен. Осталось проверить уровень сигнала в помещении и попробовать измерить направление внешней антенны (с шагом в 15-30 градусов), проверить расположение внутренней антенны. Скорость обновления данных составляет 15-30 секунд, так что после поворота антенны нужно подождать до обновления всех данных.

ИНФОРМАЦИЯ ДЛЯ СПРАВКИ

  • Особенность работы внешней антенны состоит в том, что автоматически выбирается более сильный сигнал. Ретранслятор при этом настраивает свою работу таким образом, что более слабые сигналы обрабатываются, но остаются не в приоритете, что значит, что ретранслятор работает не на полную мощность. Возможно, вам придется несколько раз менять положение и направление внешней антенны, в поисках нужного Вам оператора и стандарта. Если же и это не поможет улучшить работу репитера – нужно будет протестировать работу ретранслятора с SIM-картой или телефоном другого оператора.
  • Используемые антенны (как внешняя, так и внутренняя) являются приемо-передающими. Поэтому очень важно при установке разнести их на рекомендуемую дистанцию, разделить их экранирующим препятствием (оптимальные варианты — железобетонные перекрытия и стены, металлическая крышка и прочее; дерево или же стекло не являются серьезным препятствием для передачи радиосигнала). При возникновении эффекта самовозбуждения репитера (см. пункт 2) может потребоваться больший разнос антенн, вынос внешней антенны на мачту или же смена положения внутренней антенны.
  • Настройки по умолчанию современные сотовые телефоны работают таким образом, что при появлении сигнала сетей 3G (2100 МГц) вашего оператора – телефон автоматически переключается на них, и при этом выходит из зоны усиления сигнала, которую обеспечивает ретранслятор. При этом качество сигнала связи может быть значительно хуже. Для того, чтобы избежать таких нежелательных переключений, нужно отключать сети 3G в своем телефоне, когда они вам не требуются.
  • Скорость работы сети Интернет в диапазоне частот 900 МГц определяется исключительно техническими возможностями конкретного мобильного оператора. Данная информация должна уточняться у своего оператора.
